Le Cargolin, porte-outils pour le bât Balissandre
•
Le Cargolin, pour porter des charges avec un animal
Le Cargolin permet d’utiliser le bât Balissandre comme un outil de portage : foin, bûches de bois, cagettes de pommes de terre, sacs de châtaignes, sacs de ciment, tuiles, sable, etc…
En savoir plus
Nos clients ont aussi aimé…
Le bât Balissandre
Le tapis de bât Couveton
Description
Le Cargolin est un outil polyvalent pouvant servir au transport de nombreux types de charges. Il se compose de plusieurs éléments encastrables et verrouillables.
Chacun achètera seulement les éléments nécessaires à son propre besoin.
Le Cargolin a été dessiné et conçu pour fonctionner sur un Balissandre de taille S ou M, qui est le modèle historique des bâts de la gamme Randoline, un bât extrêmement solide, taillé en frêne de 40 mm, capable de porter plus de 100 kg de charges.
Autre avantage incomparable : On installe d’abord le Balissandre tout nu sur l’animal, puis on clippe les différents éléments du Cargolin sur le bât, un par un.
Cette construction donne un assemblage extrêmement solide et rigide. Les pièces de fer plat comportent des trous ronds pour accrocher des sandows et des trous oblongs pour passer des courroies.
Les Brides et les Crochets coulissants permettent au Cargolin de s’adapter à tous les modèles et toutes les tailles de Balissandres. Ils acceptent aussi toutes les configurations des arceaux descendants du bât, quelle que soit la forme et la largeur de l’âne, à l’avant comme à l’arrière.
Les Platines
Les Platines viennent se fixer sur les traversiers du Balissandre. Pour les installer, on les met en position derrière le traversier, on perce un trou horizontal Ø 8 mm dans le bois puis on insère un boulon collet carré et enfin on bloque avec un écrou-frein (boulons et écrous sont livrés avec le Cargolin).
Ces 2 Platines vont être le support de tous les éléments du Cargolin. Elles peuvent rester en place alors que les autres éléments du Cargolin sont simplement clippables et peuvent être facilement enlevés après le travail.

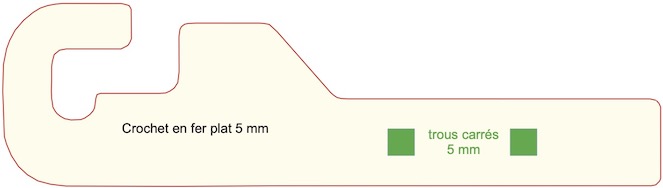

Les Crochets
Les Crochets viennent glisser dans les lumières des Platines. On les relie aux Platines par 2 boulons collet carré Ø 8 mm, puis une rondelle et un écrou-frein. Avantage du boulon collet carré : on n’a besoin que d’une seule clé pour serrer l’écrou. La tête du boulon est coincée dans la lumière par son collet carré.
•
Coulissement du Crochet sur la Platine
Le Crochet peut coulisser dans la lumière de la Platine, afin de s’adapter à la largeur des arceaux du Balissandre. Une fois positionné à la bonne largeur, on resserre l’écrou-frein.

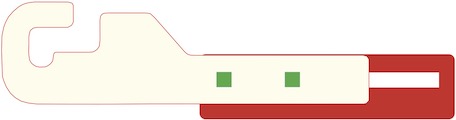

En haut le Crochet à l’écartement maximum.

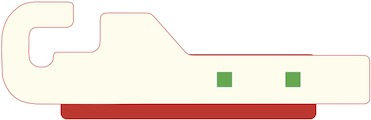

En bas le Crochet à l’écartement minimum.
Le Descendant
Le Descendant est un élément vertical qui vient se clipper dans les Crochets.
Une fois suspendu aux Crochets, il s’appuie sur les arceaux du Balissandre, avec un angle d’environ 10°.
Il est livré monté avec 2 tubes (numéros 1 et 3), mais on peut rajouter 1 tube supplémentaire (numéro 2) à mi-hauteur et un tube supplémentaire (numéro 4) en bas pour l’attache plus précise de certaines charges.
Le Descendant peut être utilisé tel quel sur le bât si on doit emprunter un sentier très étroit avec des charges encombrantes mais légères.
Le Bras horizontal
Le Bras horizontal vient se clipper sur le Descendant, formant ainsi une sorte de chaise où on peut poser les charges.
Il est livré monté avec 4 tubes.
On peut le verrouiller sur le Descendant par 2 moyens :
– soit une goupille agricole dans le trou Ø 7 mm.
– soit un boulon collet carré dans le trou prévu à cet effet.
Les charges peuvent être amarrées par des sandows accrochés aux tubes, ou bien par des sangles passées dans les trous oblongs.
Le Bras horizontal sera utilisé pour poser des charges lourdes qui ont besoin de reposer à plat en bas : bottes de foin, piquets, sacs de ciment, ardoises, bouteilles de gaz, etc…
Le Remontant
Le Remontant est un élément vertical qui vient se clipper dans les tubes du Bras horizontal pour déterminer une sorte de panier.
Il peut se clipper dans le tube nro 2 ou bien le tube nro 3 du Bras horizontal, donnant alors un fond de panier large de 27 cm ou bien de 38 cm
Il est livré monté avec 2 tubes (numéros 9 et 11), mais on peut rajouter 1 tube supplémentaire (numéro 10) à mi-hauteur pour l’attache plus précise de certaines charges.
On peut le verrouiller sur le Bras horizontal par 2 moyens :
– soit une goupille agricole dans le trou Ø 7 mm.
– soit un boulon collet carré dans le trou prévu à cet effet.
Le Remontant sera utilisé pour les charges qui nécessitent un maintien des 2 côtés : bûches de bois, piquets, etc…
Boite à outils et commande
Voici la liste de tous les items du Cargolin. Les 4 Brides et les 4 Crochets sont les éléments obligatoires de base. Les autres items sont optionnels. Prenez-les seulement si vous en avez l’utilité.
Si vous avez le moindre doute sur la configuration de votre Cargolin, contactez-nous. Dans tous les cas, nous vous appellerons si votre commande comporte une anomalie.
Descendant, qui vient se clipper aux Crochets
Attention : commander une quantité de 2
Optionnel
Prix xx €
Bras horizontal, qui vient se clipper au Descendant
Attention : commander une quantité de 2
Optionnel
Prix xx €
Remontant, qui vient se clipper au Bras horizontal
On a 2 possibilités de positionnement du Remontant sur le Bras horizontal, selon la largeur de la charge.
Attention : commander une quantité de 2
Optionnel
Prix xx €
Tube de suspension unique, à fixer aux Crochets, pour ceux qui voudraient un seul tube sur lequel accrocher des charges
Attention : commander une quantité de 2
Optionnel
Prix xx €
Tube optionnel 2 ou 4 sur le Descendant (en plus des 2 tubes 1 et 3 livrés en série)
Optionnel
Prix xx €
Boulons de verrouillage du bras horizontal sur le Descendant, ou du Remontant sur le Bras horizontal, Ø 8 mm avec écrou-frein
Optionnel
Prix xx €
Planche de contreplaqué 50X27 cm épaissseur 15 mm pour poser sur les Bras horizontaux (réglage du Remontant étroit) et ses tasseaux de blocage
Optionnel
Prix xx €

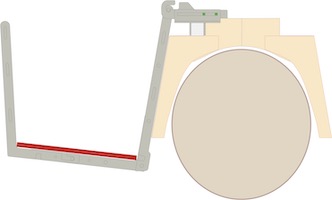

Planche de contreplaqué 50X38 cm épaissseur 15 mm pour poser sur les Bras horizontaux (réglage du Remontant large) et ses tasseaux de blocage
Optionnel
Prix xx €
Goupilles agricoles de verrouillage du Bras horizontal sur le Descendant, ou du Remontant sur le Bras horizontal
Optionnel
Prix xx €
